疏水器的工作原理 疏水器的安装
疏水器正名为疏水阀,也叫自动排水器或凝结水排放器,其分为:蒸汽系统使用和气体系统使用。那么疏水器的工作原理以及疏水器的安装你们了解么?接下来就一起看看疏水器的介绍吧。

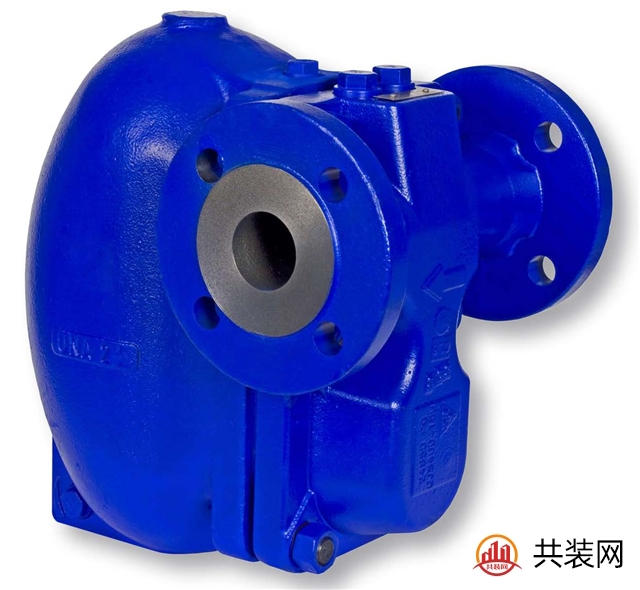

疏水器是什么?
疏水阀的基本作用是将蒸汽系统中的凝结水、空气和二氧化碳气体尽快排出;同时最大限度地自动防止蒸汽的泄漏。疏水阀的品种很多,各有不同的性能。选用疏水阀时,首先应选其特性能满足蒸汽加热设备的最佳运行,然后才考虑其他客观条件,这样选择你所需要的疏水阀才是正确和有效的。

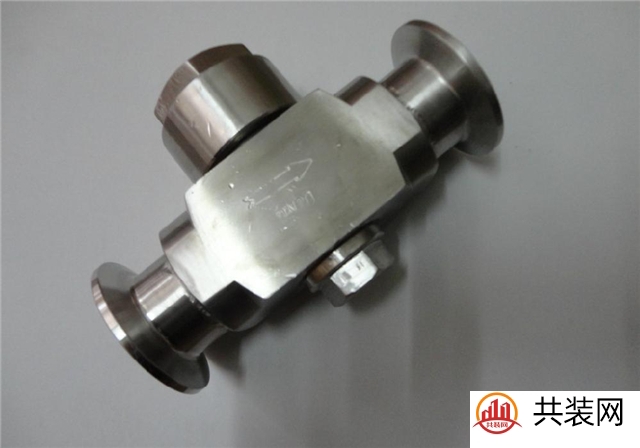

疏水器的工作原理
蒸汽疏水阀安装在蒸汽加热设备与凝结水回水集管之间。开启时,桶在底部,阀门全开。凝结水进入疏水阀后流到桶底,充满阀体,全部浸没桶体,然后,凝结水通过全开阀门排至回水集管。蒸汽也从桶体底部进入疏水阀,占据桶体内的顶部,产生浮力。桶体慢慢升起,逐渐向阀座方向移动杠杆,直到完全关闭阀门。空气和二氧化碳气体通过桶体的排气小孔,聚集在疏水阀的顶部。从排气孔排出的蒸汽,都会因疏水阀的散热而凝结。当进来的凝结水开始充满桶体时桶体开始对杠杆产生一个拉力。随着凝结水位不断升高,产生的力不断增加,直到能够克服压差,打开阀门。疏水阀阀门开始打开,作用在阀瓣上的压差就会减小。桶体将迅速下降,使阀门全开。积聚在疏水阀顶部的不凝性气体先排出,然后凝结水排出。水流从桶体流出时带动污物一起流出疏水阀。凝结水排放的同时,蒸汽重新开始进入疏水阀,新的一个周期又开始了。
(1)设置于上升部位的场合
一般情况下,疏水阀都是安装在低于冷凝水排出设备的位置。但是,如果想将疏水阀安装在高于冷凝水排出设备之处,则需在疏水阀的前方安装扬升接头,从而使冷凝水能够顺利地流入疏水阀。扬升接头(liftfitting):也可称为“吸升接头”。当冷凝水排出部位较低时,可以通过它将冷凝水吸至高处并导向前方。
(2)出口侧回收管
用于回收疏水阀排出之冷凝水的配管管径应具备一定的余量,至少应能够防止蒸汽锤或压力损失带来的影响。此外,将回收管与多个集水管(返管)连接时,应制造一定的流入角度,以便于冷凝水的流动。
(3)出口侧配管被水淹没的场合
将冷凝水排至排水沟的场合下,若将排水管直接伸入水中易引发冷凝水飞溅的危险。如果必须要被水淹没的场合下,为了防止蒸汽停止时排水沟内的水逆流至疏水阀而出现故障,应在排水管中进行开孔、或安装真空调整阀。
(4)冷凝水收集装置的设置
在蒸汽输送管中设置疏水阀时,需要设计冷凝水收集装置。在通气初期和流速较快的场合下,它能够有效地收集冷凝水,利于疏水阀更好地工作。如果没有设计冷凝水收集装置,容易出现冷凝水未被排出、垃圾·水垢堵塞入口等现象。
(5)不同压力的冷凝水管线的回收
对于压力条件各不相同的冷凝水管线,需对应每个不同的压力设计冷凝水回收管、或安装flashleg后进行回收。一旦低压的回收管内流入了高压的冷凝水,将会由于冷凝水的温度差而导致冷凝水再次蒸发,从而产生噪音·蒸汽锤等不利影响。
